七层反向代理对照

之前详细讲了讲了 HTTP 的反向代理是如何实现的。这一篇文章来对比一下其他的应用层协议，看一下 Nginx 的指令。有这么四类协议，分别是 uwsgi、fastcgi、scgi。

七层反向代理对照

这个对照我们按照前面讲过的 HTTP 反向代理流程来做一一对比，实际上这些指令都是和 HTTP 反向代理的指令类似的，区别在于开头不同。有些指令没有是因为协议本身不支持。先来看构造请求内容。

构造请求内容

	uwsgi 反向代理	fastcgi 反向代理	scgi 反向代理	http 反向代理
指定上游	uwsgi_pass	fastcgi_pass	scgi_pass	proxy_pass
是否传递请求头部	uwsgi_pass_request_headers	fastcgi_pass_request_headers	scgi_pass_request_headers	proxy_pass_request_headers
是否传递请求包体	uwsgi_pass_request_body	fastcgi_pass_request_body	scgi_pass_request_body	proxy_pass_request_body
指定请求方法名				proxy_method
指定请求协议				proxy_http_version
增、改请求头部				proxy_set_header
设置请求包体				proxy_set_body
是否缓存请求包体	uwsgi_request_buffering	fastcgi_request_buffering	scgi_request_buffering	proxy_request_buffering

这里面可以看到，指定请求方法名、指定请求协议、增改请求头部、设置请求包体这四类 uwsgi、fastcgi、scgi 是不需要这样的应用的，HTTP 则支持修改方法名、协议、头部和包体设置。

建立连接并发送请求

对于设置头部大小来说，uwsgi、fastcgi、scgi 没有此功能。

	uwsgi 反向代理	fastcgi 反向代理	scgi 反向代理	http 反向代理
连接上游超时时间	uwsgi_connect_timeout	fastcgi_connect_timeout	scgi_connect_timeout	proxy_connect_timeout
连接绑定地址	uwsgi_bind	fastcgi_bind	scgi_bind	proxy_bind
使用 TCP keepalive	uwsgi_socket_keepalive	fastcgi_socket_keepalive	scgi_socket_keepalive	proxy_socket_keepalive
忽略客户端关连接	uwsgi_ignore_client_abort	fastcgi_ignore_client_abort	scgi_ignore_client_abort	proxy_ignore_client_abort
设置 HTTP 头部用到的哈希表大小				proxy_headers_hash_bucket_size
设置 HTTP 头部哈希表最大值				proxy_headers_hash_max_size
发送请求超时时间	uwsgi_send_timeout	fastcgi_send_timeout	scgi_send_timeout	proxy_send_timeout

接收上游响应

再来看接收上游响应的部分，这一部分基本没有什么特别的。

	uwsgi 反向代理	fastcgi 反向代理	scgi 反向代理	http 反向代理
是否缓存上游响应	uwsgi_buffering	fastcgi_buffering	scgi_buffering	proxy_buffering
存放上游响应的目录	uwsgi_temp_path	fastcgi_temp_path	scgi_temp_path	proxy_temp_path
写文件缓存大小	uwsgi_temp_file_write_size	fastcgi_temp_file_write_size	scgi_temp_file_write_size	proxy_temp_file_write_size
临时文件最大大小	uwsgi_max_temp_file_size	fastcgi_max_temp_file_size	scgi_max_temp_file_size	proxy_max_temp_file_size
接收响应头部缓存	uwsgi_buffer_size	fastcgi_buffer_size	scgi_buffer_size	proxy_buffer_size
接收响应包体缓存	uwsgi_buffers	fastcgi_buffers	scgi_buffers	proxy_buffers
缓存完成前转发包体	uwsgi_busy_buffers_size	fastcgi_busy_buffers_size	scgi_busy_buffers_size	proxy_busy_buffers_size
持久化包体文件	uwsgi_store	fastcgi_store	scgi_store	proxy_store
设定包体文件权限	uwsgi_store_access	fastcgi_store_access	scgi_store_access	proxy_store_access
读取响应超时时间	uwsgi_read_timeout	fastcgi_read_timeout	scgi_read_timeout	proxy_read_timeout
读取响应限速	uwsgi_limit_rate	fastcgi_limit_rate	scgi_limit_rate	proxy_limit_rate

转发响应

这一部分里面对于 Cookie 和修改 302 跳转来说，uwsgi、fastcgi、scgi 没有此功能。

	uwsgi 反向代理	fastcgi 反向代理	scgi 反向代理	http 反向代理
减少发向客户端的响应头部	uwsgi_hide_header	fastcgi_hide_header	scgi_hide_header	proxy_hide_header
禁用响应头部功能	uwsgi_ignore_headers	fastcgi_ignore_headers	scgi_ignore_headers	proxy_ignore_headers
替换 Set-Cookie 头部中的域名				proxy_cookie_domain
替换 Set-Cookie 头部中的 URL				proxy_cookie_path
修改重定向响应 Location 的值				proxy_redirect
传递头部到客户端	uwsgi_pass_header	fastcgi_pass_header	scgi_pass_header	proxy_pass_header
出错时更换上游	uwsgi_next_upstream	fastcgi_next_upstream	scgi_next_upstream	proxy_next_upstream
更换上游超时	uwsgi_next_upstream_timeout	fastcgi_next_upstream_timeout	scgi_next_upstream_timeout	proxy_next_upstream_timeout
更换上游重试次数	uwsgi_next_upstream_tries	fastcgi_next_upstream_tries	scgi_next_upstream_tries	proxy_next_upstream_tries
拦截上游错误响应	uwsgi_intercept_errors	fastcgi_intercept_errors	scgi_intercept_errors	proxy_intercept_errors

SSL

对于上游服务使用 SSL，fastcgi 和 scgi 是不支持的。

	uwsgi 反向代理	http 反向代理
配置用于上游通讯的证书	uwsgi_ssl_certificate	proxy_ssl_certificate
配置用于上游通讯的私钥	uwsgi_ssl_certificate	proxy_ssl_certificate
指定安全套件	uwsgi_ssl_certificate	proxy_ssl_certificate
指定吊销证书链 CRL 文件验证上游的证书	uwsgi_ssl_certificate	proxy_ssl_certificate
指定域名验证上游证书中的域名	uwsgi_ssl_certificate	proxy_ssl_certificate
当私钥有密码时指定密码文件	uwsgi_ssl_certificate	proxy_ssl_certificate
指定具体某个版本的协议	uwsgi_ssl_certificate	proxy_ssl_certificate
传递 SNI 信息至上游	uwsgi_ssl_certificate	proxy_ssl_certificate
是否重用 SSL 连接	uwsgi_ssl_certificate	proxy_ssl_certificate
验证上游服务的证书	uwsgi_ssl_certificate	proxy_ssl_certificate
是否验证上游服务的证书	uwsgi_ssl_certificate	proxy_ssl_certificate
设置验证证书链的深度	uwsgi_ssl_certificate	proxy_ssl_certificate

缓存类指令

这里只有将 HEAD 方法转化为 GET 方法是不适用的。

	uwsgi 反向代理	fastcgi 反向代理	scgi 反向代理	http 反向代理
指定共享内存	uwsgi_cache	fastcgi_cache	scgi_cache	proxy_cache
缓存文件存放位置	uwsgi_cache_path	fastcgi_cache_path	scgi_cache_path	proxy_cache_path
指定哪些请求不使用缓存	uwsgi_cache_bypass	fastcgi_cache_bypass	scgi_cache_bypass	proxy_cache_bypass
开启子请求更新陈旧缓存	uwsgi_cache_background_update	fastcgi_cache_background_update	scgi_cache_background_update	proxy_cache_background_update
定义缓存关键字	uwsgi_cache_key	fastcgi_cache_key	scgi_cache_key	proxy_cache_key
使用 range 协议的偏移	uwsgi_cache_max_range_offset	fastcgi_cache_max_range_offset	scgi_cache_max_range_offset	proxy_cache_max_range_offset
缓存哪些请求方法	uwsgi_cache_methods	fastcgi_cache_methods	scgi_cache_methods	proxy_cache_methods
多少请求后再缓存	uwsgi_cache_min_uses	fastcgi_cache_min_uses	scgi_cache_min_uses	proxy_cache_min_uses
缓存哪些响应及时长	uwsgi_cache_valid	fastcgi_cache_valid	scgi_cache_valid	proxy_cache_valid
强制使用 range 协议	uwsgi_force_ranges	fastcgi_force_ranges	scgi_force_ranges	proxy_force_ranges
有陈旧内容使用 304	uwsgi_cache_revalidate	fastcgi_cache_revalidate	scgi_cache_revalidate	proxy_cache_revalidate
返回陈旧的缓存内容	uwsgi_cache_use_stale	fastcgi_cache_use_stale	scgi_cache_use_stale	proxy_cache_use_stale
指定哪些响应不会写入缓存	uwsgi_no_cache	fastcgi_no_cache	scgi_no_cache	proxy_no_cache
将 HEAD 方法转换为 GET 方法	uwsgi_	fastcgi_	scgi_	proxy_
加锁减少回源请求	uwsgi_cache_lock	fastcgi_cache_lock	scgi_cache_lock	proxy_cache_lock
回源请求到达该超时时间后再放行	uwsgi_cache_lock_age	fastcgi_cache_lock_age	scgi_cache_lock_age	proxy_cache_lock_age
等待请求的最长等待时间	uwsgi_cache_lock_timeout	fastcgi_cache_lock_timeout	scgi_cache_lock_timeout	proxy_cache_lock_timeout

特殊的独有配置

这部分是这三个协议相对 HTTP 多出来的一些功能，这些功能也是很简单的。

uwsgi 反向代理	fastcgi 反向代理	scgi 反向代理
uwsgi_modifier1
uwsgi_modifier2
uwsgi_param	fastcgi_param	uwsgi_param
	fastcgi_index
	fastcgi_catch_stderr

memcached 反向代理

功能：相对简单，只能转换 get 请求
- 将 HTTP 请求转换为 memcached 协议中的 get 请求，转发请求至上游 memcached 服务
- get 命令：get <key>*\r\n
- 控制命令：<command name> <key> <flags> <exptime> <bytes> [noreply]\r\n
- 通过设置 memcached_key 变量构造 key 键
模块：默认编译进 Nginx，ngx_http_memcached_module，通过 –without-http_memcached_module 禁用模块功能

memcached 指令

memecached 是一个简化版的 HTTP 反向代理。

	memcached 反向代理	http 反向代理
指定上游	memcached_pass	proxy_pass
连接绑定地址	memcached_bind	proxy_bind
接收响应头部缓存	memcached_buffer_size	proxy_buffer_size
连接上游超时时间	memcached_connect_timeout	proxy_connect_timeout
强制使用 range 请求	memcached_force_ranges	proxy_force_ranges
针对设置 key 时的 flag，对相应 flag 添加 gzip 响应头部	memcached_gzip_flag
出错时更换上游	memcached_next_upstream	proxy_next_upstream
更换上游超时	memcached_next_upstream_timeout	proxy_next_upstream_timeout
更换上游重试次数	memcached_next_upstream_tries	proxy_next_upstream_tries
读取响应超时时间	memcached_read_timeout	proxy_read_timeout
发送请求超时时间	memcached_send_timeout	proxy_send_timeout
使用 TCP keepalive	memcached_socket_keepalive	proxy_socket_keepalive

WebSocket 反向代理

WebSocket 协议相对于 HTTP/1.1 协议而言，它可以从服务端向浏览器推送请求。另外，由于使用长连接、二进制的格式，因此 WebSocket 的通信效率比 HTTP/1.1 也要高一些。

功能：由 ngx_http_proxy_module 模块实现
配置：
- proxy_http_version 1.1;
- proxy_set_header Upgrade $http_upgrade;
- proxy_set_header Connection “upgrade”;

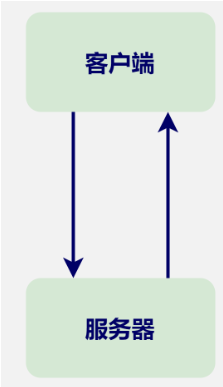

协议升级过程

客户端发送 HTTP 请求到服务器

在请求头里面需要标明：

1 2	Connection: keep-alive, Upgrade Upgrade: websocket

服务器返回给客户端 101，表示支持 WebSocket

1	HTTP/1.1 101 Web Socket Protocol Handshake

WebSocket 协议帧

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-------+-+-------------+-------------------------------+
|F|R|R|R| opcode|M| Payload len |    Extended payload length    |
|I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
|N|V|V|V|       |S|             |   (if payload len==126/127)   |
| |1|2|3|       |K|             |                               |
+-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - +
|     Extended payload length continued, if payload len == 127  |
+ - - - - - - - - - - - - - - - +-------------------------------+
|                               |Masking-key, if MASK set to 1  |
+-------------------------------+-------------------------------+
| Masking-key (continued)       |          Payload Data         |
+-------------------------------- - - - - - - - - - - - - - - - +
:                     Payload Data continued ...                :
+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
|                     Payload Data continued ...                |
+---------------------------------------------------------------+

FIN：共 1 位，标记消息是否是最后 1 帧，1 个消息由 1 个或多个数据帧构成，若消息由 1 帧构成，起始帧就是结束帧
RSV1/RSV2/RSV3：各 1 位，预留位，用于自定义扩展。如果没有扩展，各位值为 0；如果定义了扩展，即为非 0 值；如果接收的帧中此处为 0，但是扩展中却没有该值的定义就关闭连接
Payload len：7 位或 7+16 位或 7+64 位，如果值为：
- 0-125：则 Payload Data 的长度即为该值
- 126：那么接下来的 2 个字节才是 Payload Data 的长度（unsigned）
- 127：那么接下来的 8 个字节才是 Payload Data 的长度（unsigned）
opcode：4 位
- 解释 Payload Data，如果接收到位置的 opcode，接收端必须关闭连接
- 0x0 表示附加数据帧
- 0x1 表示文本数据帧
- 0x2 表示二进制数据帧
- 0x3-7 暂时无定义，为以后的非控制帧保留
- 0x8 表示连接关闭
- 0x9 表示 ping，心跳请求
- 0xA 表示 pong，心跳响应
- 0xB-F 暂时无定义，为以后的控制帧保留
MASK，共 1 位，掩码位，表示帧中的数据是否经过加密，客户端发出的数据帧需要经过掩码处理，这个值都是 1。如果值是 1，那么 Masking-key 域的数据就是掩码秘钥

WebSocket 协议特点和扩展头部

数据分片有序。前一个 Frame 和后一个 Frame 之间存在依赖关系
不支持多路复用。由于有序，所以不支持多路复用
不支持压缩

扩展头部

Sec-WebSocket-Version：客户端发送，表示它想使用的 WebSocket 协议版本，如果服务器不支持发送的版本，就必须回应自己支持哪些版本
Sec-WebSocket-Key：客户端发送，自动生成的一个键，作为一个对服务器的挑战，以验证服务器支持请求的协议版本
Sec-WebSocket-Accept：服务器响应，包含 Sec-WebSocket-Accept 的签名值，证明它支持请求的协议版本
Sec-WebSocket-Protocol：用于协商应用子协议，客户端发送支持的协议列表，服务器必须只回应一个协议名
Sec-WebSocket-Extensions：用于协商本次连接要使用的 WebSocket 扩展，客户端发送支持的扩展，服务器通过返回相同的首部确认自己支持一个或多个扩展

实战

由于 WebSocket 的搭建比较麻烦，我们可以直接使用第三方搭建好的 WebSocket 服务来进行测试。
