限并发连接、限 IP、记日志

PREACCESS 阶段的 limit_conn 模块

  • 功能:限制客户端的并发连接数。使用变量自定义限制依据(例如根据客户端 IP 地址),基于共享内存所有 worker 进程同时生效
  • 模块:默认编译进 ngx_stream_limit_conn_module,通过 --without-stream_limit_conn_module 禁用模块

limit_conn 模块的指令

这个模块的指令与 HTTP 模块中的指令是非常相似的。

1
2
3
4
5
6
7
8
9
10
11
Syntax: limit_conn_zone key zone=name:size;
Default: —
Context: stream

Syntax: limit_conn zone number;
Default: —
Context: stream, server

Syntax: limit_conn_log_level info | notice | warn | error;
Default: limit_conn_log_level error;
Context: stream, server
  • limit_conn_zone:与 HTTP 模块一样,首先要定义共享内存
  • limit_conn:限制最大并发连接数
  • limit_conn_log_level:当达到最大并发连接数后的记录日志级别,默认是 error

ACCESS 阶段的 access 模块

  • 功能:根据客户端地址(realip 模块可以修改地址)决定连接的访问权限
  • 模块:ngx_stream_access_module,通过 --without-stream_access_module 禁用模块

access 模块的指令

1
2
3
4
5
6
7
Syntax: allow address | CIDR | unix: | all;
Default: —
Context: stream, server

Syntax: deny address | CIDR | unix: | all;
Default: —
Context: stream, server

与 HTTP 模块中一样,可以配置多条指令。

log 阶段的 stream_log 模块

1
2
3
4
5
6
7
8
9
10
11
12
13
Syntax: access_log path format [buffer=size] [gzip[=level]] [flush=time] [if=condition];
access_log off;
Default: access_log off;
Context: stream, server

Syntax: log_format name [escape=default|json|none] string ...;
Default: —
Context: stream

Syntax: open_log_file_cache max=N [inactive=time] [min_uses=N] [valid=time];
open_log_file_cache off;
Default: open_log_file_cache off;
Context: stream, server

首先需要定义日志的格式,log_format 指令,在具体的 stream 或 server 中可以通过 access_log 来定义模块的路径、buffer、gzip 等级,这些功能与 HTTP 模块中是完全一致的。

在 stream 中,是没有对文件的缓存的,所以这里只能用在日志上,对日志进行缓存,所以这里有一个专门的指令 open_log_file_cache

实战

stream 四层反向代理处理 SSL 下游流量

Nginx 作为四层反向代理也可以处理 SSL 协议的流量,可以分为三个场景:

  • 客户端访问 Nginx 使用 TLS/SSL 协议,Nginx 转发到上游服务器同样是 TLS/SSL 协议
  • 客户端访问 Nginx 使用 TLS/SSL 协议,Nginx 解析为 TCP 流量之后转发到上游
  • 客户端访问 Nginx 使用 TCP 连接,Nginx 转发到上游通过 TLS/SSL 加密

stream 中的 ssl

  • 功能:使 stream 反向代理对下游支持 TLS/SSL 协议
  • 模块:ngx_stream_ssl_module,默认不编译进 Nginx,通过 --with-stream_ssl_module 加入

stream ssl 指令对比 HTTP 模块

配置基本参数

stream ssl http ssl
配置服务器证书 ssl_certificate ssl_certificate
配置服务器证书私钥 ssl_certificate_key ssl_certificate_key
指定安全套件 ssl_ciphers ssl_ciphers
指定吊销证书链 CRL ssl_crl ssl_crl
密码交换 DH 算法参数 ssl_dhparam ssl_dhparam
指定密码交换时使用哪条椭圆曲线 ssl_ecdh_curve ssl_ecdh_curve
TLS 握手的超时时间 ssl_handshake_timeout ssl_handshake_timeout
指定私钥的密码文件 ssl_password_file ssl_password_file
是否启用服务器偏好的安全套件 ssl_prefer_server_ciphers ssl_prefer_server_ciphers
指定支持的 TLS 协议 ssl_protocols ssl_protocols
使用 session 缓存提升性能 ssl_session_cache ssl_session_cache
指定使用 ticket 票据时的加解密文件,默认使用随机字符串 ssl_session_ticket_key ssl_session_ticket_key
是否启用 ticket 票据 ssl_session_tickets ssl_session_tickets
指定 session 重用的超时时间 ssl_session_timeout ssl_session_timeout

提升性能

stream ssl http ssl
使用 session 缓存提升性能 ssl_session_cache ssl_session_cache
指定使用 ticket 票据时的加解密文件,默认使用随机字符串 ssl_session_ticket_key ssl_session_ticket_key
是否启用 ticket 票据 ssl_session_tickets ssl_session_tickets
指定 session 重用的超时时间 ssl_session_timeout ssl_session_timeout

验证客户端证书

stream ssl http ssl
是否验证客户端的证书 ssl_verify_client ssl_verify_client
可信 CA 证书,用于验证客户端证书 ssl_client_certificate ssl_client_certificate
验证客户端证书是否可信 ssl_trusted_certificate ssl_trusted_certificate
验证客户端证书链的深度 ssl_verify_depth ssl_verify_depth

stream ssl 模块提供的变量

与 HTTP 模块提供的变量也是完全一致的。

安全套件

  • ssl_cipher:本次通信选用的安全套件,例如 ECDHE-RSA-AES128-GCM-SHA256

  • ssl_ciphers:客户端支持的所有安全套件

  • ssl_protocol:本次通信选用的 TLS 版本,例如 TLSv1.2

  • ssl_curves:客户端支持的椭圆曲线,例如 secp384r1:secp521r1

证书

  • ssl_client_raw_cert:原始客户端证书内容

  • ssl_client_escaped_cert:返回客户端证书做 urlencode 编码后的内容

  • ssl_client_cert:对客户端证书每一行内容前加 tab 制表符空白,增强可读性

  • ssl_client_fingerprint:客户端证书的 SHA1 指纹

证书结构化信息

  • ssl_server_name:通过 TLS 插件 SNI(Server Name Indication)获取到的服务域名
  • ssl_client_i_dn:依据 RFC2253 获取到证书 issuer dn 信息,例如:CN=…,O=…,L=…,C=…
  • ssl_client_s_dn:依据 RFC2253 获取到证书 subject dn 信息,例如:CN=…,OU=…,O=…,L=…,ST=…,C=…

证书有效期

  • ssl_client_v_end:返回客户端证书的过期时间,例如 Dec 1 11:56:11 2028 GMT
  • ssl_client_v_remain:返回还有多少天客户端证书过期,例如针对上面的 ssl_client_v_end,其值为 3649
  • ssl_client_v_start:客户端证书的颁发日期,例如 Dec 4 11:56:11 2018 GMT

连接有效性

  • ssl_client_serial:返回连接上客户端证书的序列号,例如 8BE947674841BD44
  • ssl_client_verify:如果验证失败为 FAILED,则这个值就是原因,如果没有验证证书则为“NONE”,验证成功则为 SUCCESS
  • ssl_session_id:已经建立的 sessionid
  • ssl_session_reused:如果 session 被复用(参考 session 缓存)则为 r,否则为 .

实战

客户端这里通过裸的 TCP 协议向 Nginx 发送 HTTPS 请求,而 Nginx 向上游服务则是通过 HTTP 协议进行转发的。

SSL_PREREAD 模块

上面我们讲了当客户端发来 SSL 流到 Nginx,Nginx 需要剥离 SSL 加密信息并将 TCP 流转发给上游服务的一种情况。

还有另外一种情况是,当 Nginx 不需要剥离加密信息,只需要转发 SSL 数据流到上游服务器,Nginx 需要读取 SSL 握手信息时,来根据这些信息进一步选择上游服务器进行负载均衡。下面介绍一个处理这种场景的 SSL_PREREAD 模块。

  • 模块:stream_ssl_preread_module,使用 --with-stream_ssl_preread_module 启用模块

  • 功能:解析下游 TLS 证书中信息,以变量方式赋能其他模块。使用这个模块是不能使用 stream 模块的,也就是发向上游的一定还是 SSL 协议,但是可以把握手信息取出来

  • 提供变量

    • $ssl_preread_protocol:客户端支持的 TLS 版本中最高的版本,例如 TLSv1.3
    • $ssl_preread_server_name:从 SNI 中获取到的服务器域名
    • $ssl_preread_alpn_protocols:通过 ALPN 中获取到的客户端建议使用的协议,例如 h2,http/1.1

指令

在看指令之前先来回顾一下 stream 模块处理请求的 7 个阶段:

阶段 模块
POST_ACCEPT realip
PREACCESS limt_conn
ACCESS access
SSL ssl
PREREAD ssl_preread
CONTENT return, stream_proxy
LOG access_log

PREREAD 阶段是在 SSL 阶段之后,如果开启了 SSL 阶段,那么当下游服务器经过 SSL 阶段处理成 TCP 流之后,在 PREREAD 阶段是取不到任何信息的。

1
2
3
4
5
6
7
8
9
10
11
Syntax: preread_buffer_size size;
Default: preread_buffer_size 16k;
Context: stream, server

Syntax: preread_timeout timeout;
Default: preread_timeout 30s;
Context: stream, server

Syntax: ssl_preread on | off;
Default: ssl_preread off;
Context: stream, server
  • preread_buffer_size:我们需要解析 SSL 协议同时也需要原封不动的转发给上游,因此需要一段缓冲区
  • preread_timeout:preread 也需要一个超时时间
  • ssl_preread:是否打开功能,默认关闭

实战

stream proxy 四层反向代理的用法

在 HTTP 模块中,客户端的真实 IP 地址可以通过 HTTP 头部传递过来,那么在四层反向代理中该怎么传呢?下面来看一下。

stream_proxy 模块介绍

  • 模块:ngx_stream_proxy_module,默认在 Nginx 中
  • 功能:
    • 提供 TCP/UDP 协议的反向代理
    • 支持与上游的连接使用 TLS/SSL 协议
    • 支持与上游的连接使用 proxy protocol 协议

proxy 模块对上下游的限速

对于图中的 4 条线来说,Nginx 只能对两条红色的线做限流,也就是对于接受数据流做限速,而不能对发送数据流做限速。这一点是因为,Nginx 作为四层反向代理内存缓存很小,不会像 HTTP 那样可以在磁盘缓存 body。所以如果限制住了客户端发来的上行流量也就限制了 Nginx 转发给上游服务的流量;限制了上游服务发来的下行流量也就限制了 Nginx 转发给客户端的流量。

  • 限制读取上游服务数据的速度
1
2
3
Syntax: proxy_download_rate rate;
Default: proxy_download_rate 0;
Context: stream, server
  • 限制读取客户端数据的速度
1
2
3
Syntax: proxy_upload_rate rate;
Default: proxy_upload_rate 0;
Context: stream, server

反向代理指令

stream 反向代理 http 反向代理
指定上游 proxy_pass proxy_pass
连接绑定地址 proxy_bind proxy_bind
该值同时用于定义接收上游数据,接收下游数据的缓冲区大小 proxy_buffer_size proxy_buffer_size
连接上游超时时间 proxy_connect_timeout proxy_connect_timeout
TCP 连接使用 proxy_protocol 协议 proxy_protocol
出错时更换上游 proxy_next_upstream proxy_next_upstream
更换上游超时 proxy_next_upstream_timeout proxy_next_upstream_timeout
更换上游重试次数 proxy_next_upstream_tries proxy_next_upstream_tries
读取响应超时时间 proxy_timeout proxy_read_timeout
发送请求超时时间 proxy_timeout proxy_send_timeout
使用 TCP keepalive proxy_socket_keepalive proxy_socket_keepalive

stream ssl 指令与 http proxy 模块对照表

stream 反向代理 http 反向代理
是否对上游使用 ssl proxy_ssl
配置服务器证书 proxy_ssl_certificate proxy_ssl_certificate
配置服务器证书私钥 proxy_ssl_certificate_key proxy_ssl_certificate_key
指定安全套件 proxy_ssl_ciphers proxy_ssl_ciphers
指定吊销证书链 CRL proxy_ssl_crl proxy_ssl_crl
指定域名验证上游证书中域名 proxy_ssl_name proxy_ssl_name
当私钥有密码时指定密码文件 proxy_ssl_password_file proxy_ssl_password_file
指定具体某个版本的协议 proxy_ssl_protocols proxy_ssl_protocols
传递 SNI 信息至上游 proxy_ssl_server_name proxy_ssl_server_name
是否重用 SSL 连接 proxy_ssl_session_reuse proxy_ssl_session_reuse
验证上游服务的证书 proxy_ssl_trusted_certificate proxy_ssl_trusted_certificate
是否验证上游服务的证书 proxy_ssl_verify proxy_ssl_verify
设置验证证书链的深度 proxy_ssl_verify_depth proxy_ssl_verify_depth

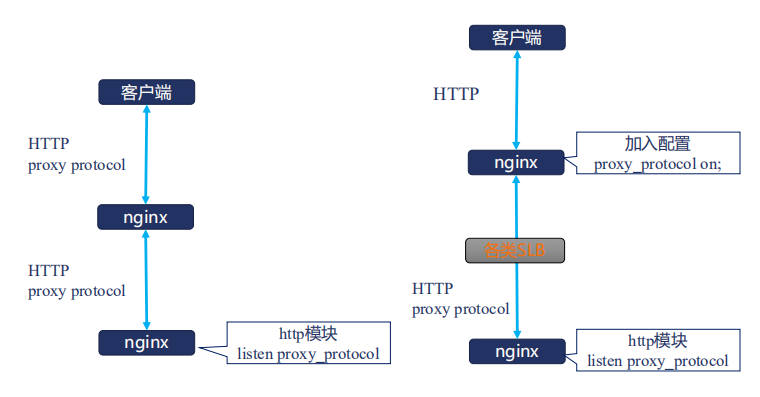

前面说过 proxy protocol 协议。这里做一个延时

实战
