网络层面优化

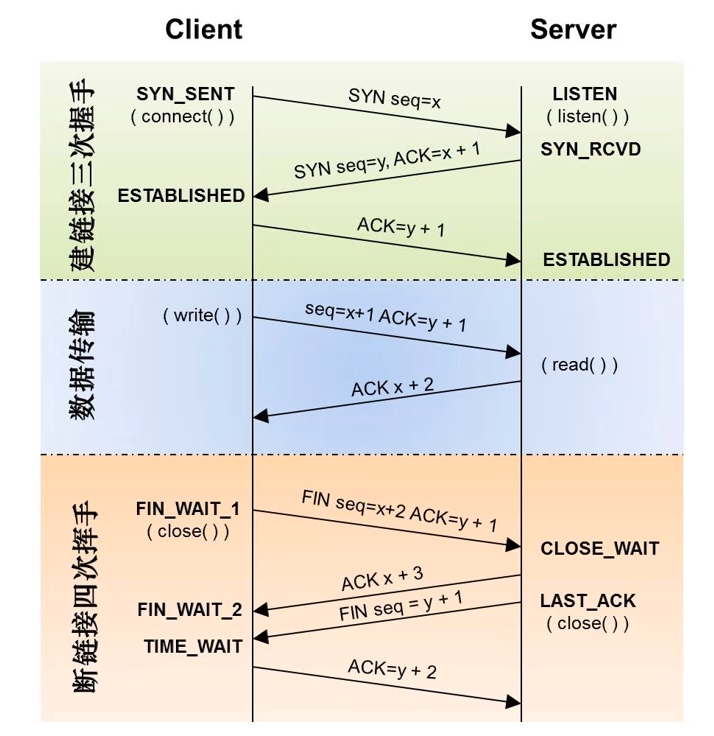

TCP 连接过程

实际任意一门编程语言都会有 connect、listen、write、close、read 等几个函数。另外使用 netstat 是可以看到这些状态的。

SYN_SENT 状态

  • net.ipv4.tcp_syn_retries = 6:主动建立连接时,发 SYN 的重试次数
  • net.ipv4.ip_local_port_range = 32768 60999:建立连接时的本地端口可用范围

主动建立连接时应用层超时时间

1
2
3
4
5
6
7
Syntax: proxy_connect_timeout time;
Default: proxy_connect_timeout 60s;
Context: http, server, location

Syntax: proxy_connect_timeout time;
Default: proxy_connect_timeout 60s;
Context: stream, server

SYN_RCVD 状态

  • net.ipv4.tcp_max_syn_backlog:SYN_RCVD 状态连接的最大个数,也就是接收 SYN 的数量是多少
  • net.ipv4.tcp_synack_retries:被动建立连接时,发 SYN/ACK 的重试次数

这里面有两个队列:SYN 队列和 ACCEPT 队列,ACCEPT 队列中的连接都是已经成功建立的。也是有最大长度的,这个最大长度是 backlog。当 Nginx 被阻塞住的时候,队列也有可能被打满。

建立 TCP 连接优化

如何应对 SYN 攻击

攻击者短时间伪造不同 IP 地址的 SYN 报文,快速占满 backlog 队列,使得服务器不能正常为用户服务

  • net.core.netdev_max_backlog:接收自网卡,但未被内核协议栈处理的报文队列长度
  • net.ipv4.tcp_max_syn_backlog:SYN_RCVD 状态连接的最大个数
  • net.ipv4.tcp_abort_on_overflow:超出处理能力时,对新来的 SYN 直接回包 RST,丢弃连接

第二种处理方案是采用 tcp_syncookies。

tcp_syncookies

image-20200626214508393

  • net.ipv4.tcp_syncookies = 1:当 SYN 队列满后,新的 SYN 不进入队列,计算出 cookie 再以 SYN+ACK 中的序列号返回客户端,正常客户端发报文时,服务器根据报文中携带的 cookie 重新恢复连接
  • 由于 cookie 占用序列号空间,导致此时所有的 TCP 可选功能失效,例如扩充窗口、时间戳等

一切皆文件:句柄数的上限

UNIX 操作系统中,一切皆文件,每一个文件都是一个文件句柄。

句柄数上线同样也限制了并发连接数。

  • 操作系统全局:是对所有进程都生效的

    • fs.file-max:操作系统可使用的最大句柄数

    • 使用 fs.file-nr 可以查看当前已分配、正式用、上限:fs.file-nr = 21632 0

      40000500

除了全局的还可以限制不同的登录用户:

  • 限制用户
    • /etc/security/limits.conf
    • root soft nofile 65535:soft 是进程在运行中可以修改的连接数,soft 需要小于 hard
    • root hard nofile 65535:hard 是真实的连接数

最后一个是限制进程:

  • 限制进程:限制 worker 进程可以达到的最大并发连接数
1
2
3
Syntax: worker_rlimit_nofile number;
Default: —
Context: main
  • 另外还有命令可以限制 worker 进程的最大连接数量、包括 Nginx 与上游下游间的连接
1
2
3
Syntax: worker_connections number;
Default: worker_connections 512;
Context: events

两个队列的长度

  • SYN 队列未完成握手:net.ipv4.tcp_max_syn_backlog = 262144
  • ACCEPT 队列已完成握手
    • net.core.somaxconn:系统级最大的 backlog 队列长度

同时 Nginx 还可以限制监听端口的最大 backlog 队列长度

1
2
3
Syntax: listen address[:port] [backlog=number]
Default: listen *:80 | *:8000;
Context: server

TCP Fast Open

TCP Fast Open 是在第一次握手时服务端计算出一个 Cookie,然后发送给客户端。

第二次握手时直接携带 Cookie 和 HTTP 请求发送到服务端,服务端直接回 SYN+ACK 加 Data。实现这个功能需要客户端和服务端都支持。

  • net.ipv4.tcp_fastopen:系统开启 TFO 功能
    • 0:关闭
    • 1:作为客户端时可以使用 TFO
    • 2:作为服务器可以使用 TFO
    • 3:无论作为客户端还是服务器,都可以使用 TFO
1
2
3
Syntax: listen address[:port] [fastopen=number];
Default: listen *:80 | *:8000;
Context: server
  • fastopen=number:为防止带数据的 SYN 攻击,限制最大长度,指定 TFO 连接队列的最大长度

滑动窗口与缓冲区

前面介绍了 TCP 连接建立过程的指令以及优化方法。滑动窗口影响到了限速的指令以及 TCP 读写缓冲区的大小,通过设置缓冲区大小可以使网络更有效率。

功能

  • 用于限制连接的网速,解决报文乱序和可靠传输问题
  • Nginx 中 limit_rate 等限速指令皆依赖它实现
  • 由操作系统内核实现
  • 连接两端各有发送窗口与接收窗口

发送 TCP 消息

TCP 消息接收

TCP 消息接收发生 CS

TCP 消息接收时新报文到达

Nginx 的超时指令与滑动窗口

  • 两次读操作间的超时
1
2
3
Syntax: client_body_timeout time;
Default: client_body_timeout 60s;
Context: http, server, location
  • 两次写操作间的超时
1
2
3
Syntax: send_timeout time;
Default: send_timeout 60s;
Context: http, server, location
  • 读写超时
1
2
3
Syntax: proxy_timeout timeout;
Default: proxy_timeout 10m;
Context: stream, server

丢包重传

  • 限制重传次数
    • net.ipv4.tcp_retries1 = 3:达到上限后,更新路由缓存
    • net.ipv4.tcp_retries2 = 15:达到上限后,关闭 TCP 连接
    • 仅作近似理解,实际以超时时间为准,可能少于重试次数就认为达到上限

如何优化 TCP 的缓冲区与传输效率

  • net.ipv4.tcp_rmem = 4096 87380 6291456:读缓冲区最小值、默认值、最大值,单位字节,覆盖 net.core.rmem_max
  • net.ipv4.tcp_wmem = 4096 16384 4194304:写缓冲区最小值、默认值、最大值,单位字节,覆盖 net.core.wmem_max
  • net.ipv4.tcp_mem = 1541646 2055528 3083292:系统无内存压力、启动压力模式阈值、最大值,单位为页的数量
  • net.ipv4.tcp_moderate_rcvbuf = 1:开启自动调整缓存模式

Nginx 也可以设置读写缓冲区,但是设置了之后就写死了,就不能使用 Linux 自动调整的这样的设置了。

1
2
3
Syntax: listen address[:port] [rcvbuf=size] [sndbuf=size];
Default: listen *:80 | *:8000;
Context: server

调整接收窗口与应用缓存

这个指令会把 TCP 缓冲区一分为二,一部分给应用缓存一部分给滑动窗口使用

  • net.ipv4.tcp_adv_win_scale = 1:应用缓存=buffer / (2^tcp_adv_win_scale)

BDP=带宽时延积

滑动窗口大小=带宽*时延,也就是飞行中的报文大小

吞吐量=窗口/时延

禁用 Nagle 算法?

  • Nagle 算法:避免一个连接上同时存在大量小报文

    • 最多只存在一个小报文
    • 合并多个小报文一起发送
  • 提高带宽利用率

  • 吞吐量优先:启用 Nagle 算法,tcp_nodelay off

  • 低时延优先:禁用 Nagle 算法,tcp_nodelay on

1
2
3
Syntax: tcp_nodelay on | off;
Default: tcp_nodelay on;
Context: http, server, location

仅针对 HTTP KeepAlive 连接生效,默认禁用 Nagle 算法。

Nginx 也可以避免发送小报文,只有当收集到了指定的字节数之后才会向客户端发送,如果报文已经是最后一个字节,那么就会立即发送出去。

1
2
3
Syntax: postpone_output size;
Default: postpone_output 1460;
Context: http, server, location

启用 CORK 算法?

仅针对 sendfile on 开启时有效,完全禁止小报文的发送,提升网络效率。

1
2
3
Syntax: tcp_nopush on | off;
Default: tcp_nopush off;
Context: http, server, location

慢启动与拥塞窗口

  • 拥塞窗口:发送方主动限制流量,如果都按照接收方的最大接收窗口来的话,可能就会导致网络拥塞
  • 通告窗口(对端接收窗口):也就是滑动窗口,接收方限制流量,只考虑了点对点之间的网络问题
  • 实际流量:拥塞窗口与通告窗口的最小值

拥塞处理

  • 慢启动
    • 指数扩展拥塞窗口(cwnd 为拥塞窗口大小)
    • 每收到 1 个 ACK,cwnd=cwnd + 1
    • 每过一个 RTT,cwnd= cwnd*2
  • 拥塞避免:窗口大于 threshold(阈值),开始采用线性扩展的方式
    • 线性扩展拥塞窗口
    • 每收到 1 个 ACK,cwnd=cwnd + 1/cwnd
    • 每过一个 RTT,窗口加 1
  • 拥塞发生
    • 急速降低拥塞窗口,RENO 算法
    • RTO 超时,threshold=cwnd/2,cwnd=1
    • Fast Retransmit,收到 3 个 duplicate ACK,cwnd=cwnd/2,threshold=cwnd
  • 快速恢复
    • 当 Fast Retransmit 出现时,cwnd 调整为 threshold + 3*MSS

RTT 与 RTO

  • RTT:Round Trip Time,表示链路上的总时延
    • 时刻变化
    • 组成
      • 物理链路传输时间
      • 末端处理时间
      • 路由器排队处理时间
    • 指导 RTO
  • RTO:Retransmission TimeOut,正确的应用丢包,表示过多长时间需要重传

TCP 的 Keep-Alive 功能

可以使服务器及时的剔除掉已经关闭的 TCP 连接,来释放资源,HTTP 中的 Keep-Alive 实际上是把短连接当做长连接来进行复用,TCP 的 Keep-Alive 则是为了及时的释放资源。

  • 应用场景
    • 检测实际断掉的连接
    • 用于维持与客户端间的防火墙有活跃网络包

Linux 的 TCP Keep-Alive 功能

  • Linux 的 TCP Keep-Alive
    • 发送心跳周期:net.ipv4.tcp_keepalive_time = 7200,如果在 7200 秒之内没有收到任何的 TCP 报文,就会开启 Linux TCP 的检测功能,就是发送探测包,如果对端已经关闭了连接,那么操作系统就会发送一个 RESET 报文,如果网络原因没有收到回复,那么就会开始重试
    • 探测包发送间隔:net.ipv4.tcp_keepalive_intvl = 75
    • 探测包重试次数:net.ipv4.tcp_keepalive_probes = 9
  • Nginx 的 TCP keepalive
    • so_keepalive=30m::10
    • keepidle, keepintvl, keepcnt,与上面的三个参数值一一对应

减少关闭连接时的 time_wait 端口数量

前面 TCP 连接的流程再来看一下断开连接的过程:

断开连接的时候,主动关闭的一方会进入 time_wait 状态。

被动关闭连接端的状态

  • CLOSE_WAIT 状态:应用进程没有及时响应对端关闭连接
  • LAST_ACK 状态:等待接收主动关闭端操作系统发来的针对 FIN 的 ACK 报文、

主动关闭连接端的状态

  • fin_wait1 状态
    • net.ipv4.tcp_orphan_retries = 0:发送 FIN 报文的重试次数,0 相当于 8
  • fin_wait2 状态
    • net.ipv4.tcp_fin_timeout = 60:保持在 FIN_WAIT_2 状态的时间
  • time_wait 状态有什么用?

TIME_WAIT 状态过短或者不存在会怎么样

  • MSL(Maximum Segment Lifetime):报文最大生存时间
  • 维持 2MSL 时长的 TIME-WAIT 状态:保证至少一次报文的往返时间内端口是不可复用

过短的话,在下一次重建连接的时候如果又收到了 SEQ=3 的报文,就会发生混乱。

TIME_WAIT 优化

  • net.ipv4.tcp_tw_reuse = 1
    • 开启后,作为客户端时新连接可以使用仍然处于 TIME_WAIT 状态的端口
    • 由于 timestamp 的存在,操作系统可以拒绝迟到的报文
    • net.ipv4.tcp_timestamps = 1

这种场景下,假设客户端回复服务端的 ACK 丢失了,这时候 TIME_WAIT 比较短的话,由于可以重用处于 TIME_WAIT 状态的端口,这时候再发送 SYN 过去,而对端发送了 FIN,ACK,这时候就可以知道这是一个错误的报文,直接回复 RST 关闭连接,接下来就正常了。

  • net.ipv4.tcp_tw_recycle = 0
    • 设置为 1 之后,表示同时作为客户端和服务器都可以使用 TIME_WAIT 状态的端口,这是不安全的,无法避免报文延迟、重复等给新连接造成混乱
  • net.ipv4.tcp_max_tw_buckets = 262144
    • time_wait 状态连接的最大数量
    • 超出后直接关闭连接
